標準行星減速機

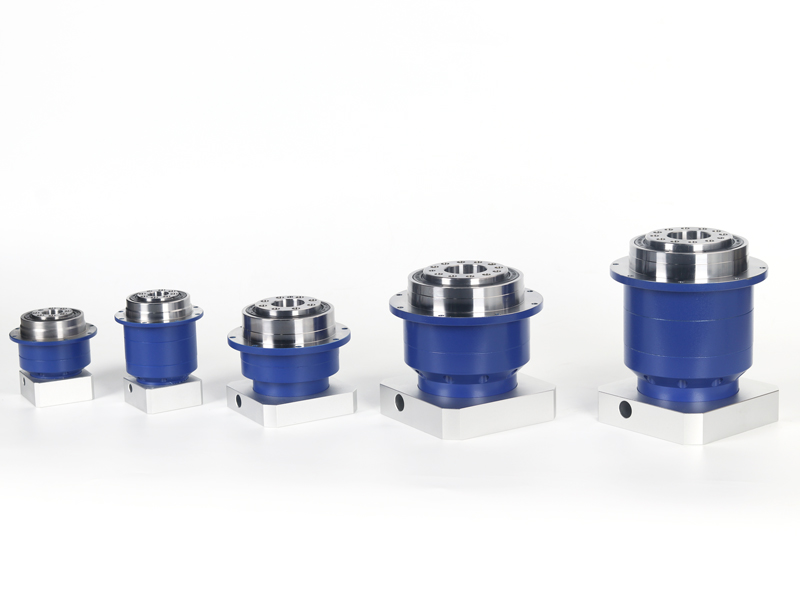

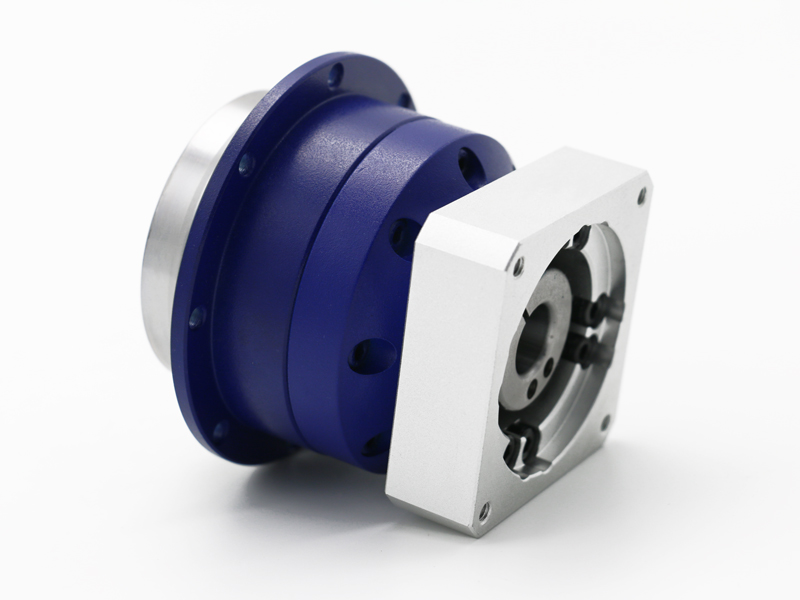

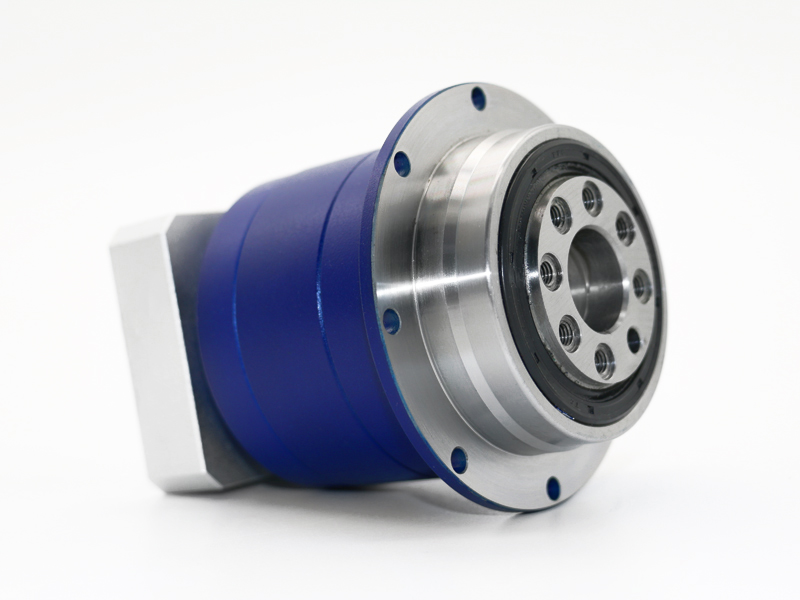

方法蘭行星減速機 JG系列
瀏 覽 量:
咨詢熱線:135-0009-3281
JG高精密斜齒行星減速機:
一、獨特的法蘭盤輸出方式,獲得更大安裝自由度
二、機身尺寸更短,安裝空間要求低。
三、抵回程間隙,定位更精準。
四、斜齒雙支撐籠式行星減速器架結構,高可靠度,可適應頻繁正反轉。
五、轉架裝配圓推滾子軸承,滿足重載工況要求。
規格范圍:64-200。速比范圍:3-100。精度范圍:1-3arcmin(p1等級)、3-5arcmin(p2等級)、5-7arcmin(p3等級)。
詳情描述

● 獨立的法蘭盤輸出方式,獲得更大的安裝自由度。
● 機身尺寸更短,安裝空間要求低。
● 低回程間隙,定位更精準
● 雙支撐籠式行星架結構,擁有高可靠度,可適應頻繁正反轉。
● 轉架裝配圓錐滾子軸承,滿足重載工況要求。
規格范圍:60-180
速比范圍:3-100
精度范圍:1-3arcmin(P1級)
3-5arcmin(P2級)
5-8arcmin(P3級)


JG方法蘭行星減速機系列
JG 90 L1 5 P1
產品系列 產品規格 級數 傳動比 背隙 輸出形式
  64、90、110、140、200 L1:=1級
L2:=2級


L1:  3、4、5、7、10

L2: 20、25、40、50、80、100



P1=精密間隙

P2=標注間隙

S1=光軸輸出
無=帶鍵輸出
電機制造商及規格型號。也可以直接提供輸出連接尺寸

技術參數     /          規格 JG64 JG90 JG110
扭矩 Nm 1.5倍額定扭矩
緊急制動扭矩 Nm 2.5倍額定扭矩
容許徑向力 N 680 1750 3100
容許軸向力 N 340 875 1250
抗鈕剛性 Nm/arcmin 13 31 82
最大輸入轉速 rpm 6000 6000 4500-6000
額定輸入轉速 rpm 3300-5500 2600-4500 2300-4200
噪音 dB ≤58 ≤60 ≤65
平均壽命 h 20000
滿載效率 % L1 ≥ 95%  L2 ≥ 90%
回程間隙 P1 L1 arcmin ≤3 ≤3 ≤3
L2 arcmin ≤5 ≤5 ≤5
P2 L1 arcmin ≤5 ≤5 ≤5
L2 arcmin ≤8 ≤8 ≤8
轉動慣量 L1 4 Kg.c㎡ 0.13 0.51 2.84
5 Kg.c㎡ 0.13 0.47 2.71
7 Kg.c㎡ 0.13 0.45 2.62
10 Kg.c㎡ 0.03 0.44 2.57
L2 20 Kg.c㎡ 0.03 0.23 0.47
25 Kg.c㎡ 0.03 0.23 0.47
35 Kg.c㎡ 0.03 0.23 0.47
40 Kg.c㎡ 0.03 0.23 0.47
50 Kg.c㎡ 0.03 0.20 0.44
70 Kg.c㎡ 0.03 0.20 0.44
100 Kg.c㎡ 0.03 0.20 0.44

技術參數 / 規格 JG64 JG90 JG110
  級數 速比




(Nm)
TN
L1 4 40 110 210
5 40 110 210
7 40 90 200
10 18 60 120
L2 20 40 110 210
25 40 110 210
35 40 110 210
40 40 110 210
50 40 110 210
70 40 90 200
100 18 60 120
防護等級 IP65
環境溫度 90℃至-10℃
重量(Kg) L1 1.3 3.4 7.1
L2 1.9 4.7 9.5
方法蘭行星減速機

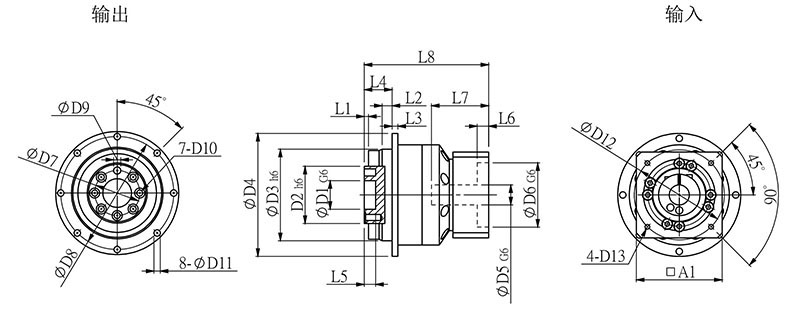

機型/代號 JG-L1
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 L1 L2 L3 L4 L5 L6 L7 L8 A1
JG64-L1 20 40 64 86 14 50 31.5 79 七孔一銷 4.5 70 M4 3 7 4 19.5 8 4 32.5 81 60
5 7-M5
JG90-L1 31.5 63 90 118 19 70 50 109 七孔一銷 5.5 90 M5 6 10 7 30 12 6 43 105.5 90
6 7-M6
JG110-L1 40 80 110 145 22 110 63 135 十一孔一銷 5.5 145 M8 6 10 8 29 13 7 59.5 139 120
6 11-M6
客戶定制

方法蘭行星減速機圖紙

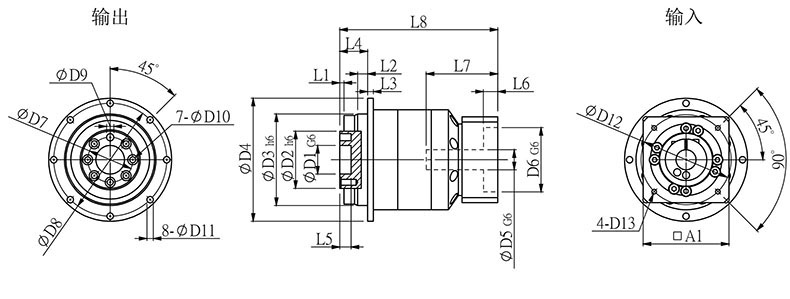

機型/代號 JG-L2
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 L1 L2 L3 L4 L5 L6 L7 L8 A1
JG64-L2 20 40 64 86 14 50 31.5 79 七孔一銷 4.5 70 M4 3 7 4 19.5 8 4 32.5 104.5 60
5 7-M5
JG90-L2 31.5 63 90 118 19 70 50 109 七孔一銷 5.5 90 M5 6 10 7 30 12 6 43 135 90
6 7-M6
JG110-L2 40 80 110 145 22 110 63 135 十一孔一銷 5.5 145 M8 6 10 8 29 13 7 59.5 173 120
6 11-M6
客戶定制

方法蘭行星減速機 JG系列應用行業:包裝機械、龍門機床設備、激光雕刻設備、機器人設備、木工機械、印刷機、雕花機、精密涂布機、伺服彎管機、數控彈簧機等自動化程度較高設備。包裝機械減速機、低背隙高精密減速機、高精密行星減速機、斜齒輪雙級減速機,伺服減速機生產廠家中德合資JC伺服減速器品質保證、行業應用廣泛、規格種類齊全。廠家直銷電聯13925755716。
